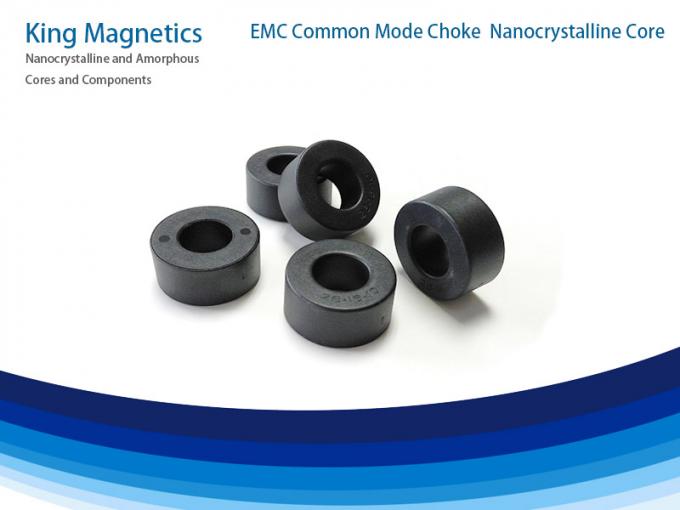

I centri di Nanocrystalline in intelaiatura di plastica per la bobina d'arresto comune 26x16x10 di modo

Quantità di ordine minimo : 50 PCS Prezzo : USD 0.8-1.0
Imballaggi particolari : Cartone, i centri di Nanocrystalline in intelaiatura di plastica per la bobina d'arresto comune 26x1 Tempi di consegna : 15 giorni
Termini di pagamento : T/T Capacità di alimentazione : 50000 pc
Luogo di origine: La Cina Marca: King Magnetics
Certificazione: RoHS Numero di modello: KMN261610

Informazioni dettagliate

Nome: I centri di Nanocrystalline in intelaiatura di plastica per la bobina d'arresto comune 26x16x10 di m Materiale: Nanocrystalline ha basato il nastro amorfo
Numero del pezzo.: KMN261610 Modello materiale: 1K107B
Dimensioni del centro: 25.5*16*10mm Dimensioni di caso: 28.4*13.9*13.0mm
Tipo finito: Di plastica nero rivestito Temperatura di lavoro massima: 120 gradi
Uso: Bobina d'arresto comune di modo, filtro da EMI, filtro anti-interferenze passa-basso AL Value: 44.6uH min @ 10KHz, 0.25V

Descrizione di prodotto



Perché scelgaci?!!



> Dieci anni di esperienza di fabbricazione amorfa e di centri di nanocrystalline.

> La nostra propria fabbrica produce, noi soltanto rende ad alta qualità i nuclei magnetici.

> La qualità è la nostra cultura. 100% provato prima della spedizione.

> Assicurazione di commercio di Alibaba, con noi i vostri soldi in cassaforte!

> Il rendimento elevato, i nostri centri può incontrare il mondo di qualità standard.

> La vostra indagine responsed in 24 ORE. Il tempo è ORO!

> Il piccolo ordine è benvenuto, noi fornisce un servizio ad ogni cliente!





10 anni di fabbrica di esperienza fornisce il centro di uso 26-16-10 Nanocrystalline di EMI Filter Common Mode Chokes

10 anni di fabbrica di esperienza fornisce il centro di uso 26-16-10 Nanocrystalline di EMI Filter Common Mode Chokes



Nanocrystalline ha basato il centro amorfo per la bobina d'arresto comune del modo del filtro dalla rete, 953 per il centro della perla di ferrite



Nanocrystalline ha basato il centro arrotolato 30x20x10 del nastro amorfo per l'induttore comune del modo, per W423


La tecnologia di nanocrystalline ed amorfa è una tecnologia molto importante nei materiali magnetici moderni, nei centri e nelle componenti induttive. Re Magnetics ha sviluppato la serie di centri di nanocrystalline per le bobine d'arresto comuni del modo.
I centri di Nanocrystalline caratterizzano la permeabilità molto alta sopra bassa frequenza ad alta frequenza fino a 30Mhz. Sono molto adatti a bobina d'arresto comune del modo all'usato a come filtro da contabilità elettromagnetica per comprimere il rumore comune condotto del modo. Confrontato al centro di ferrite tradizionale, il centro di nanocrystalline presenta molti vantaggi come alta induttanza, buon filtro efficace, piccola dimensione e volume, giri più bassi di filo di rame, consumo di energia più basso ed alta efficienza.
La temperatura di curie dei centri di nanocrystalline è circa 560℃, il centro di ferrite molto più superiore tradizionale circa 200℃. L'alta temperatura di curie rende al centro di nanocrystalline la stabilità termica eccellente e può funzionamento continuo fino all'ambiente 120℃.
I centri di Nanocrystalline è la migliore scelta per l'applicazione della bobina d'arresto comune del modo.


Caratteristiche


Materiale: al il centro basato a Fe di Nanocrystalline
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: >10500
Temperatura di curie (℃): 560
Fattore di riempimento: 0,78
Magnetostrizione di saturazione (*10^-6): <2>
Resistività (μΩ.cm): 115
Spessore del nastro: 25μm
Forme del centro: Il centro toroidale


Applicazioni


>> Filtro da contabilità elettromagnetica
>> Alimentazione elettrica commutata di modo
>> Alimentazione elettrica del computer
>> Comunicazione ed alimentazione elettrica della rete
>> Alimentazione elettrica dei raggi x e del laser
>> Apparecchio per saldare ed alimentazione elettrica di lamiera elettrica
>> Attrezzatura e generatore eolico a energia solare
>> Elettrodomestico
>> Alimentazione elettrica ininterrotta (UPS)
>> Convertitore di frequenza
>> Apparecchio di riscaldamento introdotto
>> alimentazioni elettriche ferroviarie ad alta velocità


I centri standard




Numero del pezzo. Dimensioni del centro Dimensioni di caso Effictive
incrocio
sezione
Media
percorso
lunghezza
Peso AL Minimum Value
  od identificazione h OD Identificazione H AFe lFe mFe 10kHz 100kHz
  millimetro millimetro millimetro millimetro millimetro millimetro cm2 cm g μH μH
KMN986545 9,8 6,5 4,5 11,3 5 6,1 0,06 2,6 1,1 14,2 3,0
KMN120805 12 8 4,5 14,5 6,3 6,9 0,07 3,1 1,6 15,6 3,7
KMN161008 16 10 8 17,8 8,4 9,9 0,19 4,1 5,5 34,6 6,9
KMN191510 19 15 10 21,2 13,5 12,3 0,16 5,3 6,0 22,0 4,4
KMN201208 20 12 8 21,7 10,8 9,9 0,25 5,0 9,1 37,4 7,5
KMN211308E * 21,3 13,6 8 22 13 8,8 0,24 5,5 9,5 33,0 6,6
KMN252010 25 20 10 28 17,2 13,2 0,20 7,1 10 20,8 4,2
KMN261610 26 16 10 28,3 14 12,8 0,39 6,6 19 44,6 8,9
KMN302010 30 20 10 33,2 17,8 13,3 0,39 7,9 22 37,4 7,5
KMN302015 30 20 15 33,6 17,8 17,8 0,59 7,9 33 56,2 11,2
KMN322010 32 20 10 34,4 18,1 13 0,47 8,2 28 43,2 8,6
KMN322015 32 20 15 34,6 17,9 18,2 0,70 8,2 42 64,8 13,0
KMN402515 40 25 15 44,4 22 18,8 0,88 10,2 65 64,8 13,0
KMN403215 40 32 15 44,9 28,8 18,8 0,47 11,3 38 31,2 6,2
KMN503220 50 32 20 53,8 28,5 24 1,40 12,9 131 68,5 16,4
KMN504020 50 40 20 53,6 37,1 23 0,78 14,1 80 34,7 8,3
KMN644025 64 40 25 67,4 37 29,3 2,34 16,3 277 90,0 21,6
KMN805025 80 50 25 83,5 47,2 28,8 2,93 20,4 433 90,0 21,6
KMN1008020 100 80 20 105 75 25 1,56 28,3 320 34,7 8,3
KMN1027625 102 76 25 107 71 30 2,54 27,9 514 57,0 13,7
KMN1309030 130 90 30 135 85 35 4,68 34,5 1172 85,1 20,4
KMN16013025 160 130 25 165 125 30 2,93 45,5 966 40,3 9,7
KMN17012025 170 120 25 175 115 30 4,88 45,5 1609 67,2 16,1


Questi centri sono i nostri prodotti standard, noi possono anche progettare e produrre i centri di rendimento elevato secondo i requisiti del cliente, compreso le dimensioni, l'induttanza e le applicazioni. Possiamo aiutare i clienti a selezionare i migliori centri della prestazione.
* a resina epossidica ricoperto.







Panoramica del prodotto

Facciamo i centri ai disegni del cliente. Se avete bisogno dei centri su ordinazione, invii prego il disegno noi.



Download completo di nanocrystalline ed amorfo dei centri del catalogo:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
