Il centro ad alta frequenza di Nanocrystalline per l'induttore della bobina di bobina d'arresto del CMC fornito da re Magnetics

Name: Il centro ad alta frequenza di Nanocrystalline per l'induttore della bobina di bobina d'arresto del CMC fornito da re Magnetics
Brand: King Magnetics
SKU: N130*90*30
Rating: 4.7 (142 reviews)

Brand Name:	King Magnetics
Model Number:	N1309030
MOQ:	10 pc
prezzo:	-
Delivery Time:	15 giorni
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

RoHS, UL94-V0(Plastic Case)

Materiale:

nastro di nanocrystalline ed amorfo

Nome:

Il centro ad alta frequenza di Nanocrystalline per l'induttore della bobina di bobina d'arresto del

Tipo:

Il centro toroidale di nanocrystalline

Modello:

il centro di metglas del finemet

Forma:

Il centro dell'anello

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 pc

Product Description

Nanocrystalline svuota per le bobine d'arresto comuni del modo

Ringraziamenti per lo sviluppo di tecnologia di nanocrystalline ed amorfa, che è una tecnologia molto importante nei materiali magnetici del modem, nei centri e nelle componenti induttive. Re Magnetics ha sviluppato la serie di centri di nanocrystalline per le bobine d'arresto comuni del modo.

I centri di Nanocrystalline hanno permeabilità molto alta sopra bassa frequenza ad alta frequenza fino a 30Mhz. Sono molto adatti a bobina d'arresto comune del modo all'usato a come filtro da contabilità elettromagnetica per comprimere il rumore comune condotto del modo. Confrontato al centro di ferrite tradizionale, il centro di nanocrystalline presenta molti vantaggi come alta induttanza, buon filtro efficace, piccola dimensione e volume, giri più bassi di filo di rame, consumo di energia più basso ed alta efficienza.

I centri di Nanocrystalline hanno alta temperatura di curie circa 560℃, il centro di ferrite molto più superiore tradizionale circa 200℃. L'alta temperatura di curie rende al centro di nanocrystalline la stabilità termica eccellente e può funzionamento continuo fino all'ambiente 120℃.

I centri di Nanocrystalline è la migliore scelta per l'applicazione della bobina d'arresto comune del modo.

Caratteristiche

Materiale: al il centro basato a Fe di Nanocrystalline
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: >10500
Temperatura di curie (℃): 560
Fattore di riempimento: 0,78
Magnetostrizione di saturazione (*10^-6): <2> Resistività (μΩ.cm): 115
Spessore del nastro: 25μm
Forme del centro: Il centro di Troidal

Applicazioni

>> Filtro da contabilità elettromagnetica
>> alimentazione elettrica commutata di modo
>> alimentazione elettrica del computer
>> comunicazione ed alimentazione elettrica della rete
>> alimentazione elettrica dei raggi x e del laser
>> apparecchio per saldare ed alimentazione elettrica di lamiera elettrica
>> attrezzatura e generatore eolico a energia solare
>> elettrodomestico
>> alimentazione elettrica ininterrotta (UPS)
>> convertitore di frequenza
>> apparecchio di riscaldamento introdotto
>> alimentazioni elettriche ferroviarie ad alta velocità

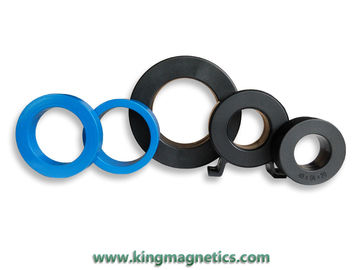

Il centro ad alta frequenza di Nanocrystalline per l'induttore della bobina di bobina d'arresto del CMC fornito da re Magnetics

Più dettagli visitano prego:

www.kingmagnetics.com

I centri standard

Numero del pezzo.	Dimensioni del centro			Dimensioni di caso			Effictive incrocio sezione	Media percorso lunghezza	Peso	AL Minimum Value
	od	identificazione	h	OD	Identificazione	H	AFe	lFe	mFe	10kHz	100kHz
	millimetro	millimetro	millimetro	millimetro	millimetro	millimetro	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

* a resina epossidica ricoperto.

Questi centri sono i nostri prodotti standard, noi possono anche progettare e produrre i centri di rendimento elevato secondo i requisiti del cliente, compreso le dimensioni, l'induttanza e le applicazioni. Possiamo aiutare i clienti a selezionare i migliori centri della prestazione.
