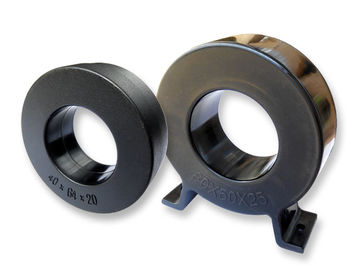

i centri di 2-Generation Nanocrystalline per i trasformatori elettrici ad alta frequenza

Name: i centri di 2-Generation Nanocrystalline per i trasformatori elettrici ad alta frequenza
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 pc
prezzo:	-
Delivery Time:	15 giorni
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

RoHS, UL94-V0(Plastic Case)

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

60000 pc

Product Description

i centri di 2-Generation Nanocrystalline per i trasformatori elettrici ad alta frequenza

Caratteristiche:

Re Magnetics libera i nuovi 2 centri di Nanocrystalline della generazione per i trasformatori di alto potere e di alta frequenza. Con caratterizza l'alta densità di cambiamento continuo di saturazione, l'alta permeabilità, la perdita molto più bassa del centro, la magnetostrizione bassa di saturazione e la buona stabilità di temperatura. Ampiamente usato come centri principali del trasformatore per alta frequenza e alto potere ha commutato l'alimentazione elettrica del modo.

Che cosa è differente per il centro di nanocrystalline 2G:

> Spessore del nastro del diluente, perdita bassa del centro

> Magnetostrizione bassa, a basso rumore

> Più alta frequenza di lavoro, adatta a 20KHz - 50KHz

Applicazioni:

> L'alta frequenza e l'alto potere hanno commutato l'alimentazione elettrica del modo

> Alimentazione elettrica del laser

> Saldatrice dell'invertitore

> Alimentazione elettrica di placcaggio elettrica

> Alimentazione elettrica di potere calorifico media ed ad alta frequenza

> Alimentazione elettrica dei raggi x

> Invertitore di IGBT

> Alimentazione elettrica ininterrotta (UPS)

Caratteristiche:

> Alta densità di cambiamento continuo di saturazione -- riduzione del volume di trasformatore

> Alta permeabilità e coercitività bassa -- migliorando efficienza e riducendo corrente magnetizzato e riduzione della perdita di rame

> Perdita bassa del centro -- efficienza aumentante e ridurre consumo di energia

> Stabilità termica eccellente -- lavoro continuo fino a 120℃

> Magnetostrizione bassa -- rumore udibile basso confrontato ad altri materiali

Confronto: 1G, i centri di nanocrystalline 2G contro i centri di ferrite

Proprietà	I centri 2G di Nanocrystalline	I centri 1G di Nanocrystalline	I centri di ferrite
Spessore del nastro	25μm	33μm	N/A
Saturi la densità di cambiamento continuo (t)	1,25	1,25	0,5
Induzione residua (t) (20 chilocicli)	< 0="">	< 0="">	0,20
Perdita del centro (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7,5
Perdita del centro (20 kHz/0.5T) (W/Kg)	<>	<>	Non può usare
Perdita del centro (50 kHz/0.3T) (W/Kg)	<>	<>	Non può usare
Permeabilità (20 chilocicli) (Gs/Oe)	> 20.000	> 20.000	2.000
Coercitività statica (l'A/M)	< 2="">	< 2="">	6
Magnetostrizione di saturazione (10^-6)	< 2="">	< 2="">	4
Resistività elettrica (μΩ.cm)	115	115	106
Temperatura di curie (℃)	560	560	< 200="">
Fattore di riempimento	> 0,75	> 0,75	N/A
Temperatura di lavoro	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Frequenza di lavoro	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Specifiche:

Nanocrystalline svuota per i trasformatori elettrici ad alta frequenza

Numero del pezzo.	Dimensione del centro (millimetro)			Dimensione di caso (millimetro)			EFF. Area trasversale (cm2)	Lunghezza del percorso media (cm)	Peso (g)	Potere @ 20KHz (chilowatt)
Numero del pezzo.	od	identificazione	h	OD	Identificazione	H	Gli EA	Lm	Peso	P
KMN644020T2	64	40	20	68,2	37	23,5	1,80	16,3	213	1-3
KMN805025T2	80	50	25	83,5	47,2	28,8	2,81	20,4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3,00	25,1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3,75	29,8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5,63	29,8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7,50	33,0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9,38	33,0	2241	20-25

Altre specifiche sono disponibili secondo i requisiti del cliente.
