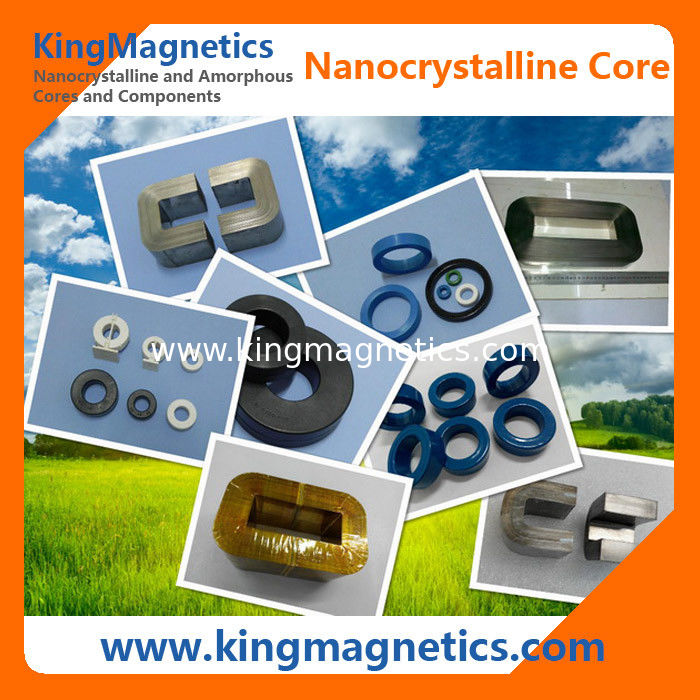

Corpi CMC personalizzati con nuclei amorfi e nanocristallini

Name: Corpi CMC personalizzati con nuclei amorfi e nanocristallini
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: abitudine
Availability: InStock

Brand Name:	King Magnetics
Model Number:	abitudine
MOQ:	10 pc
prezzo:	-
Delivery Time:	15 giorni
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

RoHS, UL94-V0(Plastic Case)

Nome:

Corpi amorfi e nanocristallini di qualità personalizzata

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 pc

Product Description

Core nanocristalline per strangolazioni in modalità comune

Grazie allo sviluppo della tecnologia amorfa e nanocristallina, che è una tecnologia molto importante nei moderni materiali magnetici, nuclei e componenti induttivi.La King Magnetics ha sviluppato una serie di nuclei nanocristallini per gli strangolati comuni..

I nuclei nanocristallini hanno una permeabilità molto elevata su bassa frequenza fino ad alta frequenza fino a 30 MHz.Essi sono molto adatti per il soffocamento di modalità comune da utilizzare come filtro EMC per comprimere condotto rumore di modalità comuneRispetto al nucleo di ferrite tradizionale, il nucleo nanocristallino ha molti vantaggi come alta induttanza, buon filtro efficace, piccole dimensioni e volume, minori giri di filo di rame,minore consumo energetico e elevata efficienza.

I nuclei nanocristallini hanno un'elevata temperatura di curie di circa 560°C, molto superiore a quella del tradizionale nucleo di ferrite di circa 200°C. L'elevata temperatura di curie rende il nucleo nanocristallino di eccellente stabilità termica,e può funzionare continuamente ad un ambiente fino a 120°C.

I nuclei nanocristallini sono adatti per l'applicazione di strangolazione in modalità comune.

Caratteristiche

Materiale: nucleo nanocristallino a base di Fe
Induzione della densità di flusso di saturazione: 1,25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: > 10500
Temperatura di Curie ((°C): 560
Fattore di stacking: 0.78
Magnetostriczione di saturazione (< 10^-6): < 2
Resistenza (μΩ.cm): 115
Spessore del nastro: 25 μm
Forme del nucleo: nucleo troidale

Applicazioni

>> Filtro EMC
>> alimentazione in modalità commutata
>> Fornitore di alimentazione del computer
>> Comunicazione e alimentazione della rete
>> Fornitore di energia laser e raggi X
>> Apparecchiature di saldatura e alimentazione elettrica per il rivestimento
>> Attrezzature per l'energia solare e generatori eolici
>> Apparecchi elettrici per uso domestico
>> Fornitore di alimentazione ininterrottamente (UPS)
>> Convertitore di frequenza
>> Apparecchiature di riscaldamento a induzione
>> alimentatori ferroviari ad alta velocità

Corpi amorfi e nanocristallini di qualità personalizzata

Per maggiori informazioni, visitare:

- www.kingmagnetics.com

Core standard

Parte n.	Dimensioni del nucleo			Dimensioni della cassa			A Fe	L Fe	Peso	Al Min.
	o	Identificazione	h	OD	Identificazione	H	AFe	Lfe	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
N16x10x8	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	28.8	6.0
N19x15x10	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	18.4	3.9
N20x12x8	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	31.2	6.6
N25x19x10	25	19	10	27.5	17.1	13	0.23	6.9	12	21.3	4.5
N25x20x10	25	20	10	28	17.2	13.2	0.20	7.1	10	17.3	3.6
N26x16x10	26	16	10	28.3	14	12.8	0.39	6.6	19	37.1	7.8
N30x20x10	30	20	10	33.2	17.8	13.3	0.39	7.9	22	31.2	6.6
N30x20x15	30	20	15	33.6	17.8	17.8	0.59	7.9	33	46.8	9.8
N32x20x10	32	20	10	34.4	18.1	13	0.47	8.2	28	36.0	7.6
N32x20x15	32	20	15	34.6	17.9	18.2	0.70	8.2	42	54.0	11.3
N37.8x24.2x15	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	56	51.3	10.8
N40x25x15	40	25	15	44.4	22	18.8	0.88	10.2	65	54.0	11.3
N40x32x15	40	32	15	44.9	28.8	18.8	0.47	11.3	38	26.0	5.5
N50x32x20	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	14.4
N50x40x20	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	7.3
N63x50x25	65	50	25	69	46	29	1.46	18.1	191	50.9	10.7
N64x40x20	64	40	20	68.2	37	23.5	1.87	16.3	222	72.0	15.1
N64x40x25	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	18.9
N80x50x20	80	50	20	83.6	46.7	25.6	2.34	20.4	346	72.0	15.1
N80x50x25	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	18.9
N90x60x20	90	60	20	94.3	55	24.3	2.34	23.6	400	62.4	13.1
N100x80x20	100	80	20	105	75	25	1.56	28.3	320	34.7	7.3
N102x76x25	102	76	25	107	71	30	2.54	27.9	514	57.0	12.0
N103x75x30	103	75	30	107	71	34	3.28	27.9	664	73.6	15.5
N130x90x30	130	90	30	135	85	35	4.68	34.5	1172	85.1	17.9
N160x130x25	160	130	25	165	125	30	2.93	45.5	966	40.3	8.5
N170x120x25	170	120	25	175	115	30	4.88	45.5	1609	67.2	14.1

Questi nuclei sono i nostri prodotti standard, possiamo anche progettare e produrre nuclei ad alte prestazioni in base alle esigenze del cliente, comprese le dimensioni, l'induttanza e le applicazioni.Possiamo aiutare i clienti a selezionare il nucleo.
