il centro del taglio di tipo C di nanocrystalline per l'induttore dell'uscita, 20KHz trasformatore ad alta frequenza, caricatore elettrico del veicolo

Il materiale di Nanocrystalline è i materiali magnetici di permeabilità più alta nel mondo. Perdita bassa del centro, verde ed emissione a basso tenore di carbonio.


Caratteristiche:

a materiale basato a Fe con composizione principalmente del Fe con Cu, N.B.:, si, B di nanocrystalline, che in primo luogo da tecnologia d'estinzione rapida per formare nastro amorfo, poi tramite il trattamento termico cristallino per guadagnare le grane fini con la scala nana. Con questo processo rivoluzionario, possiamo ottenere le proprietà magnetiche superiori con alta densità di cambiamento continuo di saturazione, l'alta permeabilità iniziale, la coercitività bassa, perdita bassa del centro. Il materiale di Nanocrystalline è una protezione dell'ambiente, nuovo materiale magnetico di alta efficienza verde, a basso tenore di carbonio.

Applicazioni:

a materiale basato a Fe di nanocrystalline può applicarsi ai centri per le bobine d'arresto comuni del modo, i trasformatori ad alta frequenza, i trasformatori correnti, i trasformatori del driver, i trasformatori di rete, i centri della perla, gli amplificatori magnetici, gli induttori del filtrante, i reattori, PFC si soffoca in vario elettrico e l'area elettronica, ora è stata ampiamente usata in alimentazione elettrica commutata del modo, elettrodomestico, materiale elettrico industriale, alimentazione elettrica di comunicazione, alimentazione elettrica della rete, attrezzatura a energia solare, generatore eolico, l'alimentazione elettrica di invertitore di IGBT, l'alimentazione elettrica del laser e l'alimentazione elettrica dell'attrezzatura medica.

Caratteristiche:

> Alta permeabilità -- induttanza aumentante e ridurrsi avvolgendo i giri
> alta induzione di saturazione -- dimensione di minimizzazione della componente
> alta frequenza -- adatto utilizzato nella gamma di frequenza da 50Hz fino a 100KHz
> alta temperatura di curie -- più alta temperatura di lavoro, funzionamento continuo fino a 120℃
> coercitività bassa -- aumentando l'efficienza e riduzione della perdita di isteresi
> perdita bassa del centro -- riducendo aumento di temperatura consumato e di minimizzazione di energia
> magnetostrizione bassa -- rumore udibile basso confrontato ai materiali magnetici tradizionali
> stabilità termica eccellente -- deviazioni estremamente piccole da -20℃ a 120℃
> basso costo -- buona scelta per sostituire i materiali tradizionali come il permalloy

Proprietà magnetiche:

> Induzione di saturazione BS -- 1,25 T
> λs di magnetostrizione di saturazione -- 2×10-6
> temperatura di curie TC -- ℃ 560
> temperatura Tx di cristallizzazione -- 510℃
> spessore del nastro -- μm 25
> densità d -- 7,25 g/cm3
> ρ di resistività -- 115 μΩ.cm
> alta tensione della durezza di Vicker -- 880 kg/mm2

Confronto delle proprietà magnetiche fra i materiali di Nanocrystalline ed amorfi ed i materiali magnetici molli tradizionali:

Applicazioni dei centri di Nanocrystalline ed amorfi:

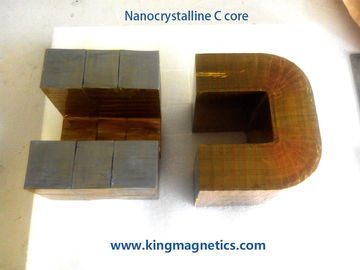

I centri di Nanocrystalline C ora sono disponibili. Prodotto di aggiornamento del centro amorfo di c, con alta densità di cambiamento continuo di saturazione, coercitività bassa, perdita bassa del centro, frequenza molto a basso rumore e più alta fino a 20KHz, adatto a trasformatore elettrico principale, induttore dell'uscita, bobina di bobina d'arresto di spinta PFC. Può sostituire il centro di ferrite. Le dimensioni possono essere su ordine.


Caratteristiche

Materiale: a nanocrystalline basato a Fe
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Temperatura di curie (℃): 560
Fattore di riempimento: >0.75
Magnetostrizione di saturazione (*10^-6): <2>
Resistività (μΩ.cm): 130
Spessore del nastro: 25μm
Forma del centro: Il centro del taglio di tipo C



Applicazioni

>> Trasformatore ad alta frequenza (frequenza raccomanda 20-30KHz)
>> Filtro solare dall'invertitore
>> Bobina d'arresto di PFC
>> Bobina d'arresto differenziale di modo
>> Filtro dall'uscita
>> Audio attrezzatura


Dimensioni standard del centro

Altre specifiche sono disponibili secondo i requisiti del cliente.
