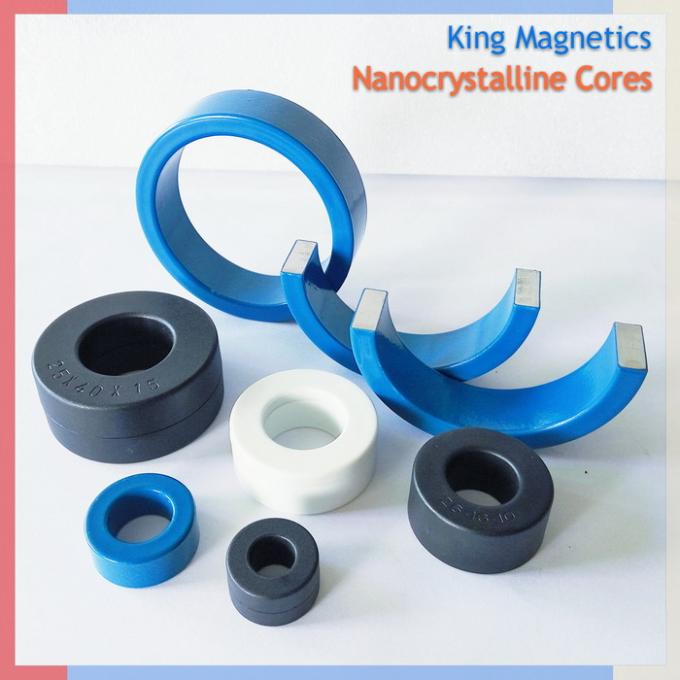

La tecnologia di nanocrystalline ed amorfa è una tecnologia molto importante nei materiali magnetici moderni, nei centri e nelle componenti induttive. Re Magnetics ha sviluppato la serie di centri di nanocrystalline per le bobine d'arresto comuni del modo.

I centri di Nanocrystalline caratterizzano la permeabilità molto alta sopra a bassa frequenza ad alta frequenza fino a 30Mhz. Sono molto adatti a bobina d'arresto comune del modo da essere usato come filtro da contabilità elettromagnetica per comprimere il rumore comune condotto del modo. Confrontato al centro di ferrite tradizionale, il centro di nanocrystalline presenta molti vantaggi come alta induttanza, il buon filtro efficace, piccola dimensione ed il volume, più di meno gira di filo di rame, di consumo di energia più basso e di alta efficienza.

La temperatura di curie dei centri di nanocrystalline è circa 560℃, il centro di ferrite molto più superiore tradizionale circa 200℃. L'alta temperatura di curie rende al centro di nanocrystalline la stabilità termica eccellente e può funzionamento continuo fino all'ambiente 120℃.

I centri di Nanocrystalline è il materiale magnetico molle di migliore scelta per la bobina d'arresto comune del modo. I nostri centri di nanocrystalline hanno usato i nastri sottili della seconda generazione di spessore di 25μm, che hanno permeabilità molto più alta ad alta frequenza.


Caratteristiche

Materiale: al il centro basato a Fe di Nanocrystalline
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: >10500
Temperatura di curie (℃): 560
Fattore di riempimento: 0,78
Magnetostrizione di saturazione (*10^-6): <2>
Resistività (μΩ.cm): 115
Spessore del nastro: 25μm

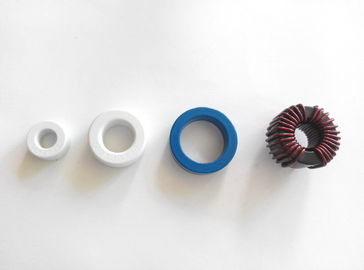

Forme del centro: Il centro toroidale



Applicazioni

>> Filtro da contabilità elettromagnetica
>> Alimentazione elettrica commutata di modo
>> Alimentazione elettrica del computer
>> Comunicazione ed alimentazione elettrica della rete
>> Alimentazione elettrica dei raggi x e del laser
>> Apparecchio per saldare ed alimentazione elettrica di lamiera elettrica
>> Attrezzatura e generatore eolico a energia solare
>> Elettrodomestico
>> Alimentazione elettrica ininterrotta (UPS)
>> Convertitore di frequenza
>> Apparecchio di riscaldamento introdotto
>> alimentazioni elettriche ferroviarie ad alta velocità


I centri standard

Questi centri sono i nostri prodotti standard, noi possono anche progettare e produrre i centri di rendimento elevato secondo i requisiti del cliente, compreso le dimensioni, l'induttanza e le applicazioni. Possiamo aiutare i clienti a selezionare i migliori centri della prestazione.

* a resina epossidica ricoperto.
