Il centro di nanocrystalline del filtro dalla stazione di carico contabilità elettromagnetica del veicolo elettrico di rendimento elevato KMN644025

Name: Il centro di nanocrystalline del filtro dalla stazione di carico contabilità elettromagnetica del veicolo elettrico di rendimento elevato KMN644025
Brand: King Magnetics
SKU: KMN644025
Rating: 4.8 (135 reviews)

Brand Name:	King Magnetics
Model Number:	KMN644025
MOQ:	5pcs
prezzo:	-
Delivery Time:	21 GIORNO DEL LAVORO
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

Zhuhai Guangdong Cina

Certificazione:

IOS:9001

Marca:

Re Magnetics

Materiale:

Materiale di Nanocrystalline

Tipo:

Nanocrystalline

Modello:

Metallo ft-3l, vitroperm 800 di Hitachi, nanophous

Forma:

Toroidale

Uso:

Nuclei Spike Blocker nanocristallini

Applicazione:

Invertitore solare, audio trasformatore, filtro da EMI

Certificazione:

RoHS

Dimensione:

Dimensione personalizzata

Spessore del nastro:

25um

Imballaggi particolari:

Cartone

Capacità di alimentazione:

bocca 10000/PCS/Per

Product Description

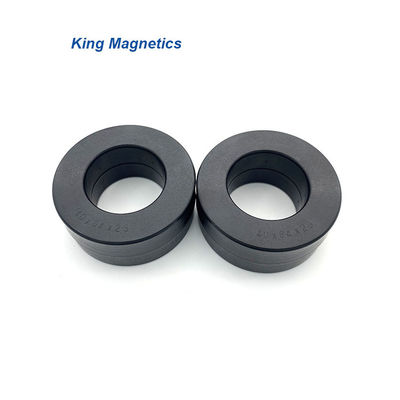

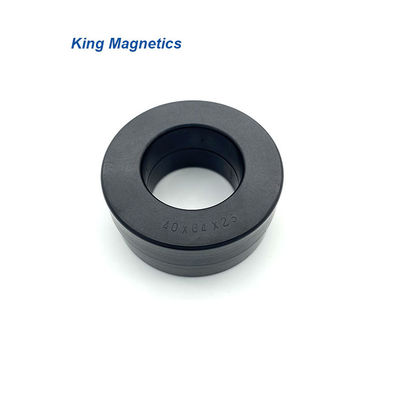

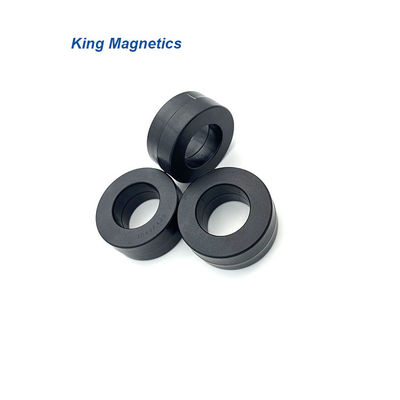

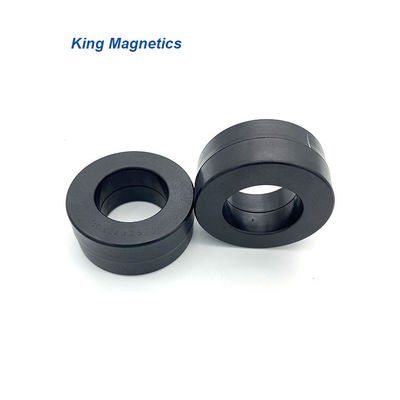

Il centro di nanocrystalline del filtro dalla stazione di carico contabilità elettromagnetica del veicolo elettrico di rendimento elevato

Descrizione di prodotto

KMN644025-1

I centri di Nanocrystalline caratterizzano la permeabilità molto alta sopra bassa frequenza ad alta frequenza fino a 30Mhz. Sono molto adatti a bobina d'arresto comune del modo da essere usato come filtro da contabilità elettromagnetica per comprimere il rumore comune condotto del modo. Confrontato al centro di ferrite tradizionale, il centro di nanocrystalline presenta molti vantaggi come alta induttanza, il buon filtro efficace, piccola dimensione ed il volume, più di meno gira di filo di rame, di consumo di energia più basso e di alta efficienza.

Caratteristiche

Materiale: al il centro basato a Fe di Nanocrystalline
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Permeabilità @ 10KHz: 80000
Permeabilità @ 100KHz: 20000
Temperatura di curie (℃): 560
Fattore di riempimento: 0,78
Magnetostrizione di saturazione (*10^-6): <2> Resistività (μΩ.cm): 115
Spessore del nastro: 25μm
Forme del centro: Il centro di Troidal

Applicazioni

>> Filtro da contabilità elettromagnetica
>> alimentazione elettrica commutata di modo
>> alimentazione elettrica del computer
>> comunicazione ed alimentazione elettrica della rete
>> alimentazione elettrica dei raggi x e del laser
>> apparecchio per saldare ed alimentazione elettrica di lamiera elettrica
>> attrezzatura e generatore eolico a energia solare
>> elettrodomestico
>> alimentazione elettrica ininterrotta (UPS)
>> convertitore di frequenza
>> apparecchio di riscaldamento introdotto
>> alimentazioni elettriche ferroviarie ad alta velocità

>> Sistemi motori dell'azionamento dell'invertitore di VFD

I centri standard

Numero del pezzo.	Dimensioni del centro			Dimensioni di caso			Effictive incrocio sezione	Media percorso lunghezza	AL Nominal Value **		Equivalente al numero del pezzo di VCA.
	od	identificazione	h	OD	Identificazione	H	AFe	lFe	10kHz	100kHz
	millimetro	millimetro	millimetro	millimetro	millimetro	millimetro	cm2	cm	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	25,5	6,4	W914
KMN120805	12	8	4,5	14,5	6,3	6,9	0,08	3,1	28,0	6,8	W902
KMN151005	15	10	4,5	17,1	8,3	7,1	0,09	3,9	27,0	6,7	W865
KMN161006	16	10	6	17,9	8,1	8,1	0,14	4,1	43,0	10,1	W403
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	46,1	11,5	-
KMN171206	17,5	12,6	6	19,2	10,9	8,1	0,11	4,7	30,0	6,9	W515
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	36,1	8,8	W838
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	55,2	13,6	W409
KMN201210	20	12	10	22,6	10,5	12,5	0,31	5,0	62,4	15,6	-
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	44,1	11,0	-
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	28,4	7,3	W523
KMN251610	25	16	10	28	14,0	13,1	0,35	6,4	67,0	15,5	W380
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	57,1	14,3	-
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	59,3	14,0	W423
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	88,0	20,0	W414
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	57,6	14,4	-
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	86,4	21,6	-
KMN322115Y	32	21	15	35,5	18,5	19	0,64	8,3	77,7	19,4	trifase
KMN382415	37,8	24,2	15	40,8	21,6	18,3	0,80	9,7	82,1	20,5	-
KMN402515	40	25	15	43,8	21,6	18,8	0,88	10,2	99,0	23,1	W424
KMN402520	40	25	20	45	21,5	24,7	1,17	10,2	115,2	28,8	-
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	48,0	11,3	W422
KMN453015	45	30	15	48,3	26,4	18,2	0,88	11,8	87,6	20,0	V102
KMN462725	46	27	25	48,8	24,6	27,8	1,85	11,5	162,4	40,6	-
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	109,6	27,4	-
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	45,0	13,5	W565
KMN635025	63	50	25	69	46	29	1,27	17,7	59,0	17,5	W517
KMN644020	64	40	20	68,2	37	23,5	1,87	16,3	115,2	28,8	-
KMN644025	64	40	25	67,4	37	29,2	2,34	16,3	144,0	36,0	-
KMN805020	80	50	20	83,8	46,6	25,0	2,34	20,4	94,0	28,0	V140
KMN805025	80	50	25	84	47	29	2,93	20,4	144,0	36,0	-
KMN906020	90	60	20	95,4	54,7	24,7	2,34	23,6	81,0	25,1	W518
KMN1008020	100	80	20	105	75	25	1,56	28,3	55,5	13,9	-
KMN1027625	102	76	25	108,1	70,0	30,3	2,54	27,9	91,1	22,8	W468
KMN1108025	110	80	25	116,6	73,8	31,4	2,93	29,8	98,5	24,6	-
KMN1309030	130	90	30	135,3	84,9	36,5	4,68	34,5	136,1	34,0	-
KMN14010025	140	100	25	145	95	30	3,90	37,7	104	26	-
KMN16013025	160	130	25	165	125	30	2,93	45,5	64,6	16,1	-
KMN17012025	170	120	25	175	115	30	4,88	45,5	107,6	26,9	-
KMN20016030	200	160	30	207	153	37	4,5	56,5	83,2	2,8	-

Questi centri sono i nostri prodotti standard, noi possono anche progettare e produrre i centri di rendimento elevato secondo i requisiti del cliente, compreso le dimensioni, l'induttanza e le applicazioni. Possiamo aiutare i clienti a selezionare i migliori centri della prestazione.

* a resina epossidica ricoperto.

** Tolleranza -30%/+50% di AL

KMN322115Y - Il centro comune trifase della bobina d'arresto di modo.

I nostri servizi

1. I centri di Nanocrystalline per le bobine d'arresto comuni di modo

- Permeabilità molto alta, adatta a bobine d'arresto comuni di modo di EMI.

i centri di nanocrystalline del vitroperm di VCA del vacuumschmelze per la bobina d'arresto comune di modo

2. I centri di nanocrystalline ed amorfi c

- Alta densità di cambiamento continuo di saturazione e perdita bassa del centro.

- I centri di Nanocrystalline c sono il materiale aggiornato con il rendimento elevato ultra.

Metglas amorfo ed il centro di nanocrystalline c di Hitachi Finemet

3. I centri su ordinazione e componenti magnetiche

- I centri ovali di nanocrystalline di forma per il suppresor di rumore di VFD.

- Induttori amorfi per la bobina d'arresto di CC dell'uscita o la bobina d'arresto di PFC.

- I centri toroidali di Nanocrystalline per la bobina d'arresto comune di modo.

I centri su ordinazione del nanoperm di Magnetec e componenti magnetiche

Più informazioni visitano prego: www.kingmagnetics.com
