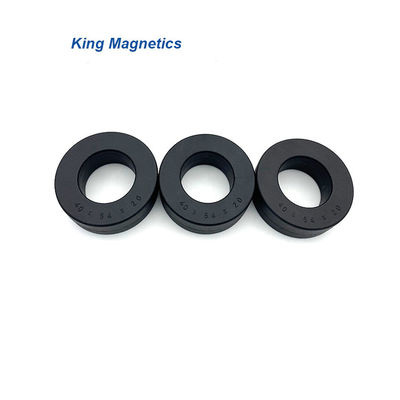

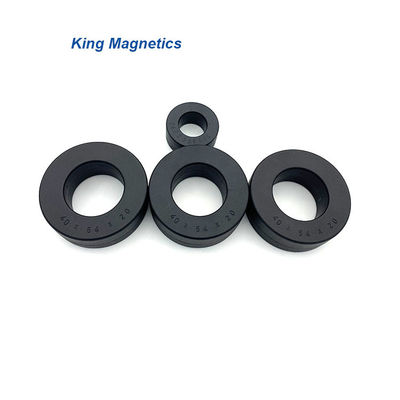

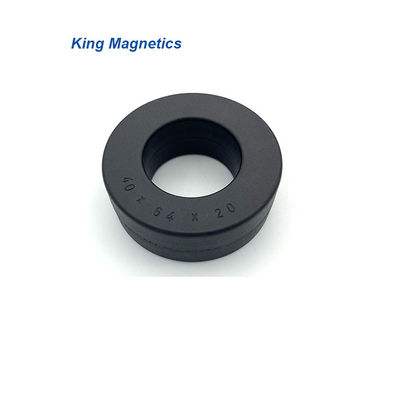

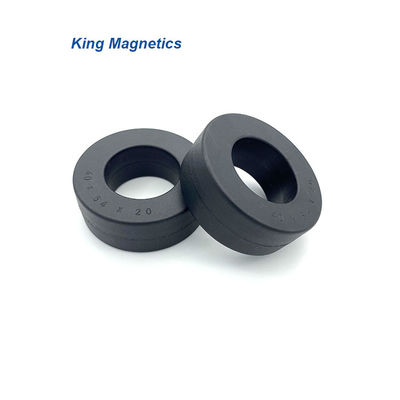

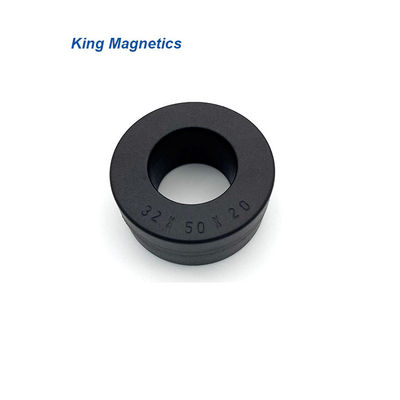

KMN635025 Finemet filtro di soffocamento a modalità comune nucleo nanocristallino

I nuclei nanocristallini presentano una permeabilità molto elevata su basse frequenze fino ad alte frequenze fino a 30 MHz.Essi sono molto adatti per il soffocamento in modalità comune da utilizzare come filtro EMC per comprimere il rumore in modalità comune condottoRispetto al tradizionale nucleo di ferrite, il nucleo nanocristallino ha molti vantaggi come alta induttanza, buon filtro efficace, piccole dimensioni e volume, meno giri di filo di rame,minore consumo energetico e elevata efficienza.

Caratteristiche

Materiale: nucleo nanocristallino a base di Fe
Induzione della densità di flusso di saturazione: 1,25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: > 10500
Temperatura di Curie ((°C): 560
Fattore di stacking: 0.78
Magnetostrizione di saturazione (< 10^-6): < 2
Resistenza (μΩ.cm): 115
Spessore del nastro: 25 μm
Forme del nucleo: nucleo troidale

Applicazioni

>> Filtro EMC
>> alimentazione in modalità commutata
>> Fornitore di alimentazione del computer
>> Comunicazione e alimentazione della rete
>> Fornitore di energia laser e raggi X
>> Apparecchiature di saldatura e alimentazione elettrica per il rivestimento
>> Attrezzature per l'energia solare e generatori eolici
>> Apparecchi elettrici per uso domestico
>> Fornitore di alimentazione ininterrottamente (UPS)
>> Convertitore di frequenza
>> Apparecchiature di riscaldamento a induzione
>> alimentatori ferroviari ad alta velocità

>> Sistemi motori a motore inverter VFD

Core standard

Questi nuclei sono i nostri prodotti standard, possiamo anche progettare e produrre nuclei ad alte prestazioni in base alle esigenze del cliente, comprese le dimensioni, l'induttanza e le applicazioni.Possiamo aiutare i clienti a selezionare i nuclei di prestazioni migliori.

* Rivestito di epossidi.
