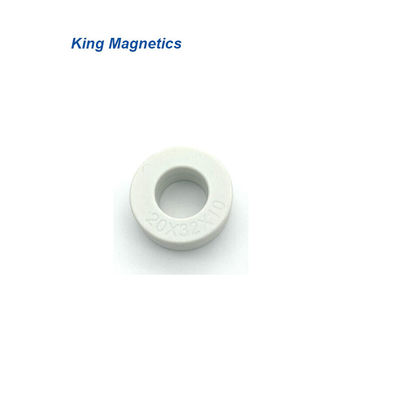

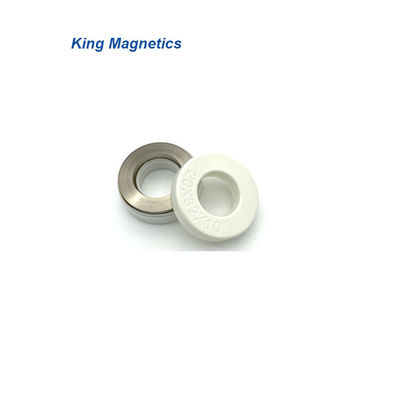

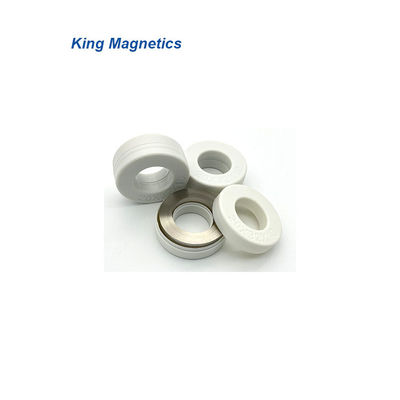

Alto toroidalcore di nanocrystalline di permeabilità KMN322010 per il centro comune della bobina d'arresto di modo

Name: Alto toroidalcore di nanocrystalline di permeabilità KMN322010 per il centro comune della bobina d'arresto di modo
Brand: King Magnetics
SKU: KMN322010
Rating: 4.7 (187 reviews)

Brand Name:	King Magnetics
Model Number:	KMN322010
MOQ:	10pcs
prezzo:	-
Delivery Time:	15 giorni del lavoro
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

Zhuhai Guangdong Cina

Certificazione:

IOS:9001

Materiale:

Il centro di Nanocrytaslline

Marca:

Re Magnetics

Modo di spedizione:

UPS ecc

Tipo del nastro:

finemet, vitroperm, nanoperm, 1k107

Uso:

Induttanza di modo comune EMC, induttore del filtro EMC

Tipo finito:

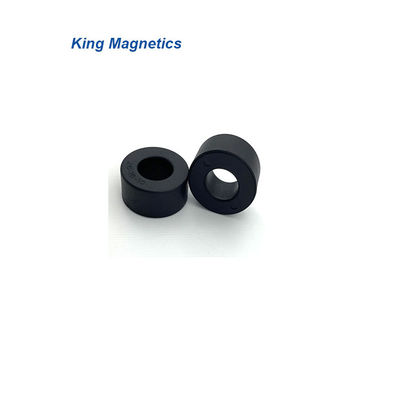

Custodia in plastica (il nero)

Applicazione:

Induttanze di modo comune

Temperatura di lavoro massima:

120 C

Imballaggi particolari:

Cartone

Capacità di alimentazione:

500/Pieces/15days

Product Description

Il centro comune nano della bobina d'arresto di modo di alta permeabilità contabilità elettromagnetica

Descrizione di prodotto

KMN322010-2

La tecnologia di nanocrystalline ed amorfa è una tecnologia molto importante nei materiali magnetici moderni, nei centri e nelle componenti induttive. Re Magnetics ha sviluppato la serie di centri di nanocrystalline per le bobine d'arresto comuni del modo.

I centri di Nanocrystalline caratterizzano la permeabilità molto alta sopra a bassa frequenza ad alta frequenza fino a 30Mhz. Sono molto adatti a bobina d'arresto comune del modo all'usato a come filtro da contabilità elettromagnetica per comprimere il rumore comune condotto del modo. Confrontato al centro di ferrite tradizionale, il centro di nanocrystalline presenta molti vantaggi come alta induttanza, buon filtro efficace, piccola dimensione e volume, giri più bassi di filo di rame, consumo di energia più basso ed alta efficienza.

La temperatura di curie dei centri di nanocrystalline è circa 560℃, il centro di ferrite molto più superiore tradizionale circa 200℃. L'alta temperatura di curie rende al centro di nanocrystalline la stabilità termica eccellente e può funzionamento continuo fino all'ambiente 120℃.

I centri di Nanocrystalline è la migliore scelta per l'applicazione della bobina d'arresto comune del modo.

Caratteristiche

Materiale: al il centro basato a Fe di Nanocrystalline
Induzione di densità di cambiamento continuo di saturazione: 1.25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: >10500
Temperatura di curie (℃): 560
Fattore di riempimento: 0,78
Magnetostrizione di saturazione (*10^-6): <2>
Resistività (μΩ.cm): 115
Spessore del nastro: 25μm
Forme del centro: Il centro toroidale

Applicazioni

>> Filtro da contabilità elettromagnetica
>> Alimentazione elettrica commutata di modo
>> Alimentazione elettrica del computer
>> Comunicazione ed alimentazione elettrica della rete
>> Alimentazione elettrica dei raggi x e del laser
>> Apparecchio per saldare ed alimentazione elettrica di lamiera elettrica
>> Attrezzatura e generatore eolico a energia solare
>> Elettrodomestico
>> Alimentazione elettrica ininterrotta (UPS)
>> Convertitore di frequenza
>> Apparecchio di riscaldamento introdotto
>> alimentazioni elettriche ferroviarie ad alta velocità

I centri standard

Numero del pezzo.	Dimensioni del centro			Dimensioni di caso			Effictive incrocio sezione	Media percorso lunghezza	Peso	AL Minimum Value
	od	identificazione	h	OD	Identificazione	H	AFe	lFe	mFe	10kHz	100kHz
	millimetro	millimetro	millimetro	millimetro	millimetro	millimetro	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	5	14,4	6,5	7,0	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	25,5	16	10	28,3	13,9	13	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Questi centri sono i nostri prodotti standard, noi possono anche progettare e produrre i centri di rendimento elevato secondo i requisiti del cliente, compreso le dimensioni, l'induttanza e le applicazioni. Possiamo aiutare i clienti a selezionare i migliori centri della prestazione.

* a resina epossidica ricoperto.

Panoramica del prodotto

Facciamo i centri ai disegni del cliente. Se avete bisogno dei centri su ordinazione, invii prego il disegno noi.

Download completo di nanocrystalline ed amorfo dei centri del catalogo:

http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Potete anche interesed in:

Il centro di Nanocrystalline C

http://kingmagnetics.com/nanocrystalline-c-core.html

Il centro tagliato amorfo

http://kingmagnetics.com/amorphous-c-core.html

I centri del trasformatore di Nanocrystalline

http://kingmagnetics.com/nanocrystalline-transformer-core.html

Per ulteriori informazioni sulle nostri sui centri e componenti di nanocrystalline ed amorfi,

visiti prego il nostro negozio online:

http://kingmagnetics.en.alibaba.com/

Informazioni di società

Re Magnetics è un progettista e un produttore professionisti dei centri di nanocrystalline di alta qualità, dei centri amorfi e delle componenti magnetiche molli di rendimento elevato. Siamo uno della società principale che forniscono i centri di nanocrystalline, i centri amorfi e le componenti magnetiche. I nostri centri di nanocrystalline caratterizzano il rendimento elevato, alti stablility ed affidabile.

Abbiamo ricercato, prodotto e saled il rendimento elevato amorfo e nuclei di nanocrystalline, induttori e trasformatori per anni ed abbiamo lotti di esperienza in progettazione i centri amorfi, i centri di nanocrystalline e delle componenti magnetiche. Il nostri nanocrystalline e centri amorfi sono ampiamente usati in tutti i tipi di in elettronica e di area elettrica.

Rendimento elevato amorfo ed i centri e componenti di nanocrystalline

Il centro comune nano della bobina d'arresto di modo di alta permeabilità contabilità elettromagnetica

Perché scelgaci

Perché scelgaci?!!

> Dieci anni di esperienza di fabbricazione amorfa e di centri di nanocrystalline.

> La nostra propria fabbrica produce, noi soltanto rende ad alta qualità i nuclei magnetici.

> La qualità è la nostra cultura. 100% provato prima della spedizione.

> Assicurazione di commercio di Alibaba, con noi i vostri soldi in cassaforte!

> Il rendimento elevato, i nostri centri può incontrare il mondo di qualità standard.

> La vostra indagine responsed in 24 ORE. Il tempo è ORO!

> Il piccolo ordine è benvenuto, noi fornisce un servizio ad ogni cliente!

FAQ

FAQ:

1. Siete produttore dei centri di nanocrystalline ed amorfi?

Sì, siamo manufacutrer e forniamo i prodotti di qualità.

2. Potete i centri su ordine?

Sì, prego inviici il vostri disegno e requisiti.

3. MOQ

Non mettiamo un MOQ, piccolo ordine siamo benvenuti.

4. Termine d'esecuzione

Principalmente il termine d'esecuzione comincia a partire dai 15 giorni, dipende dalla quantità di ordine.

5. Come iniziare ordine?

Riempiavi appena messaggio di requisito e clic «[invii]» sotto, vi contatteremo in 24 ore.

O invii con la posta elettronica noi il centro (a) kingmagnetics.com
