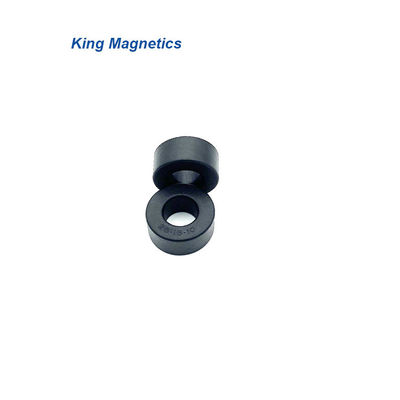

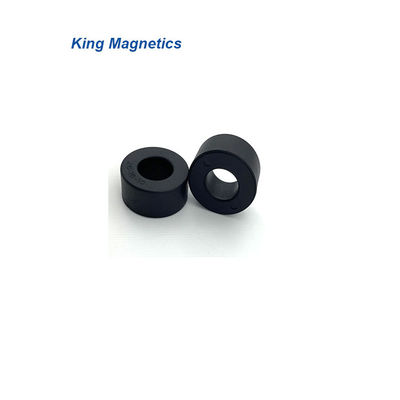

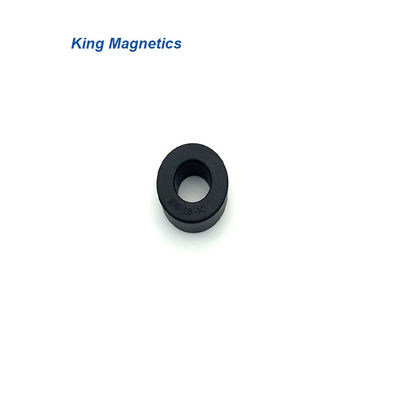

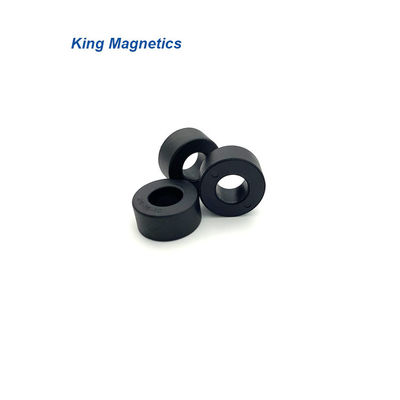

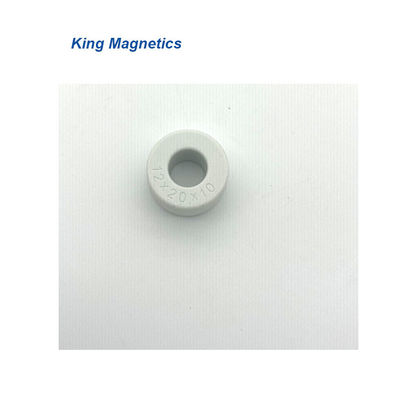

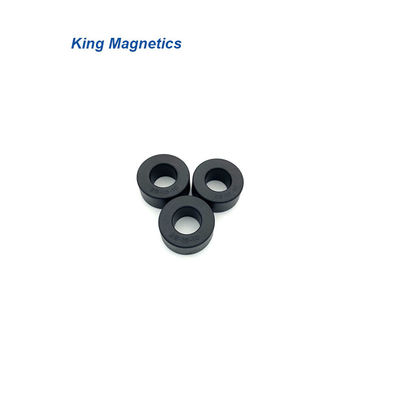

Il centro toroidale del trasduttore KMN261610 di nanocrystalline del nastro di spaccatura della ferita corrente della striscia

Name: Il centro toroidale del trasduttore KMN261610 di nanocrystalline del nastro di spaccatura della ferita corrente della striscia
Brand: King Magnetics
SKU: KMN261610
Rating: 4.6 (136 reviews)

Brand Name:	King Magnetics
Model Number:	KMN261610
MOQ:	30pcs
prezzo:	-
Delivery Time:	15 giorni del lavoro
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

Zhuhai Guangdong Cina

Certificazione:

IOS:9001

Marchio:

Re Magnetics

Nome:

Il centro toroidale di Nanocrystalline di alta qualità

Leghe:

Finemet, metglas, vitroperm, nanoperm, 1k107b

Modello:

metglas del finemet f3cc-32,40

Tipo:

Il centro di spaccatura, il centro toroidale

Forma:

Spacchi il centro toroidale della ferita della striscia

Certificazione:

RoHS

Frequenza:

50Hz - 20KHz

Applicazione:

trasformatore rrent, bobina d'arresto comune di modo

Imballaggi particolari:

Cartone

Capacità di alimentazione:

bocca 10000/PCS/Per

Product Description

transduttore di corrente nastro nanocristallino a striscia divisa, nucleo toroidale

Descrizione del prodotto

La tecnologia amorfa e nanocristallina è una tecnologia molto importante nei materiali magnetici moderni, nei nuclei e nei componenti induttivi.La King Magnetics ha sviluppato una serie di nuclei nanocristallini per gli strangolati comuni..

I nuclei nanocristallini presentano una permeabilità molto elevata su basse frequenze fino ad alte frequenze fino a 30 MHz.Essi sono molto adatti per il soffocamento in modalità comune da utilizzare come filtro EMC per comprimere il rumore in modalità comune condottoRispetto al tradizionale nucleo di ferrite, il nucleo nanocristallino ha molti vantaggi come alta induttanza, buon filtro efficace, piccole dimensioni e volume, meno giri di filo di rame,minore consumo energetico e elevata efficienza.

La temperatura di Curie dei nuclei nanocristallini è di circa 560°C, molto superiore a quella del tradizionale nucleo di ferrite di circa 200°C.e può funzionare continuamente ad un ambiente fino a 120°C.

I nostri nuclei nanocristallini hanno utilizzato nastri sottili di seconda generazione dello spessore di 25 μm.che hanno una permeabilità molto superiore ad alta frequenza.

Caratteristiche

Materiale: nucleo nanocristallino a base di Fe
Induzione della densità di flusso di saturazione: 1,25T
Permeabilità @ 10KHz: > 50000
Permeabilità @ 100KHz: > 10500
Temperatura di Curie ((°C): 560
Fattore di stacking: 0.78
Magnetostrizione di saturazione (< 10^-6): < 2
Resistenza (μΩ.cm): 115
Spessore del nastro: 25 μm
Forme del nucleo: nucleo toroidale

Applicazioni

>> Filtro EMC
>> alimentazione in modalità commutata
>> Fornitore di alimentazione del computer
>> Comunicazione e alimentazione della rete
>> Fornitore di energia laser e raggi X
>> Apparecchiature di saldatura e alimentazione elettrica per il rivestimento
>> Attrezzature per l'energia solare e generatori eolici
>> Apparecchi elettrici per uso domestico
>> Fornitore di alimentazione ininterrottamente (UPS)
>> Convertitore di frequenza
>> Apparecchiature di riscaldamento a induzione
>> alimentatori ferroviari ad alta velocità

Core standard

Parte n.	Dimensioni del nucleo			Dimensioni della cassa			Efficace croce sezione	Mean percorso lunghezza	Peso	AL Valore minimo
	o	Identificazione	h	OD	Identificazione	H	AFe	Lfe	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Questi nuclei sono i nostri prodotti standard, possiamo anche progettare e produrre nuclei ad alte prestazioni in base alle esigenze del cliente, comprese le dimensioni, l'induttanza e le applicazioni.Possiamo aiutare i clienti a selezionare i core di prestazioni.

* Rivestito di epossidi.

Presentazione dei prodotti

Facciamo i nuclei secondo i disegni del cliente. Se avete bisogno di nuclei personalizzati, mandateci il disegno.

Scarica il catalogo completo dei nuclei amorfi e nanocristallini:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Potrebbe interessarvi anche:

nucleo C nanocristallino

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Nocciolo amorfo in C

http://www.kingmagnetics.com/amorfo-c-core.html

Centri di trasformatori nanocristallini

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

Per maggiori informazioni sui nostri nuclei e componenti amorfi e nanocristallini,

visitate il nostro negozio online:

http://kingmagnetics.en.alibaba.com/

Informazioni sulle società

King Magneticsè un progettista professionale e produttore di alta qualitànuclei nanocristallini,altrie morbida ad alte prestazionicomponenti magneticiSiamo una delle principali aziende che forniscono nuclei nanocristallini, nuclei amorfi e componenti magnetici.

Abbiamo ricercato, prodotto e venduto nuclei amorfi e nanocristallini ad alte prestazioni, induttori e trasformatori per anni, e abbiamo molta esperienza nella progettazione di nuclei amorfi,di una lunghezza superiore a 50 mm,I nostri nuclei nanocristallini e amorfi sono ampiamente utilizzati in tutti i tipi di elettronica ed elettrica.

High performance amorphous and nanocrystalline cores and components

Perché scegliere noi?

Perché scegliere noi?!!

> Dieci anni di esperienza nella produzione di nuclei amorfi e nanocristallini.

> La nostra fabbrica produce, facciamo solo core magnetici di alta qualità.

> La qualità è la nostra cultura. 100% testato prima di spedizione.

> Assicurazione commerciale Alibaba, con noi i tuoi soldi sono al sicuro!

> Alte prestazioni, i nostri nuclei possono soddisfare la qualità standard mondiale.

> La vostra richiesta verrà risolta entro 24 ore.

> Piccoli ordini sono i benvenuti, serviamo ogni cliente!

Domande frequenti

FAQ:

1Lei è un produttore di nuclei amorfi e nanocristallini?

Sì, siamo produttori e forniamo prodotti di alta qualità.

2Puoi fare i nuclei su misura?

Sì, si prega di inviarci il disegno e le esigenze.

3. MOQ

Non abbiamo un MOQ, piccolo ordine è il benvenuto.

4Tempo di consegna

Il tempo di consegna inizia da 15 giorni, dipende dalla quantità dell'ordine.

5Come si fa ad ordinare?

Basta compilare il messaggio richieste e fare clic"inviare]"Qui sotto, vi contatteremo in24 ore.

O mandateci una mail.core ((at) kingmagnetics.com

Contattaci

Zhuhai King Magnetics Technology Co., Ltd.

Indirizzo: 1/F, NO 5, via Pingxi 5,
Zona scientifica e tecnologica di Nanping.
Zhuhai, Guangdong, Cina, 519060

Telefono: +86-756-830-5985; +86-158-1980-9198

Sito web: www.kingmagnetics.com

E-mail: core(at)kingmagnetics.com
