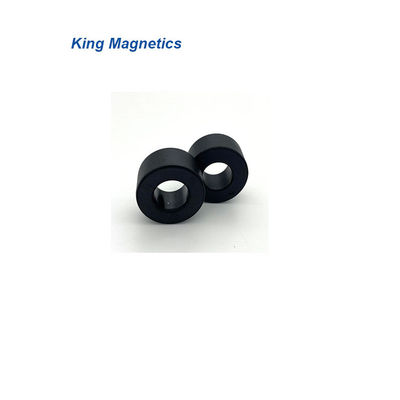

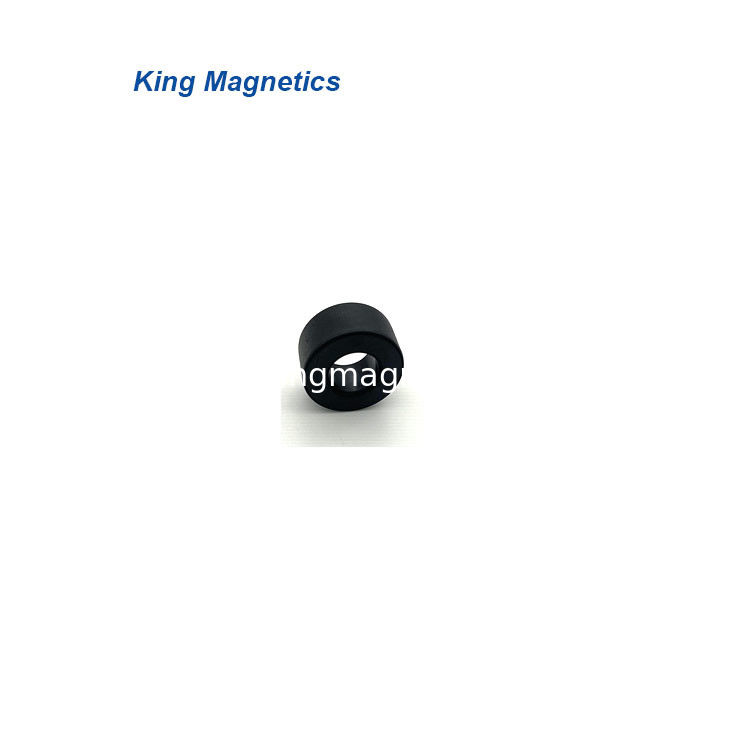

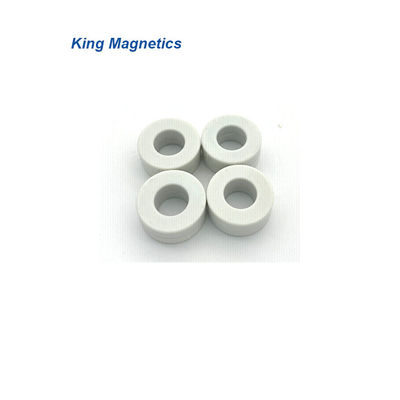

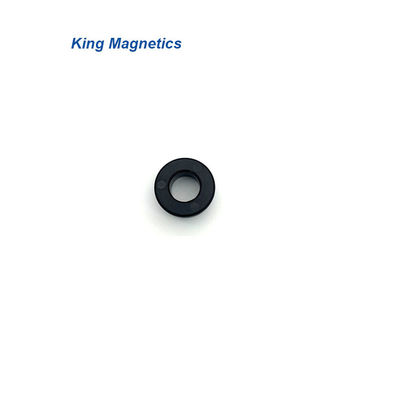

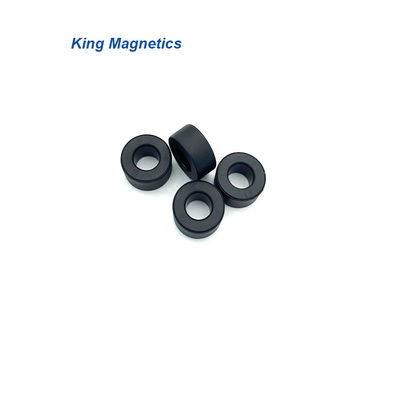

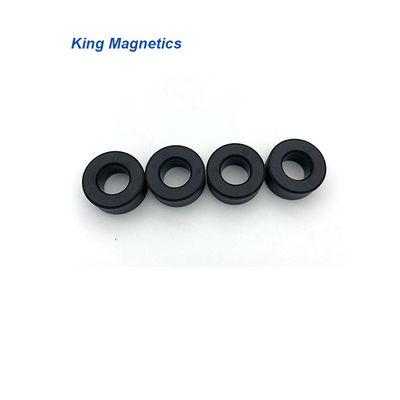

Il centro di nanocrystalline di frequenza di KMN251610High per la bobina d'arresto comune di modo

Name: Il centro di nanocrystalline di frequenza di KMN251610High per la bobina d'arresto comune di modo
Brand: King Magnetics
SKU: KMN251610
Rating: 4.8 (200 reviews)

Brand Name:	King Magnetics
Model Number:	KMN251610
MOQ:	30pcs
prezzo:	-
Delivery Time:	15 giorni del lavoro
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

Zhuhai Guangdong Cina

Certificazione:

IOS:9001

Marchio:

Re Magnetics

Nome:

Il centro di min 25x16x10mm Nanocrystalline di AL 50uH per la bobina d'arresto comune di modo

Induttanza:

50uH

Tipo:

Il centro toroidale di Nanocrystalline

Dimensione del centro:

25*16*10mm

Dimensione di caso:

28*14*13.1mm

Modello:

KMN251610

Applicazione:

Struscio in modalità comune

Imballaggi particolari:

Cartone

Capacità di alimentazione:

bocca 10000/PCS/Per

Product Description

AL 50uH Min 25x16x10mm Nucleo nanocristallino per soffocamento in modalità comune

Descrizione del prodotto

KMN251610-3

I nuclei nanocristallini presentano una permeabilità molto elevata su basse frequenze fino ad alte frequenze fino a 30 MHz.Essi sono molto adatti per il soffocamento in modalità comune da utilizzare come filtro EMC per comprimere il rumore in modalità comune condottoRispetto al tradizionale nucleo di ferrite, il nucleo nanocristallino ha molti vantaggi come alta induttanza, buon filtro efficace, piccole dimensioni e volume, meno giri di filo di rame,minore consumo energetico e elevata efficienza.

Caratteristiche

Materiale: nucleo nanocristallino a base di Fe
Induzione della densità di flusso di saturazione: 1,25T
Permeabilità @ 10KHz: 80000
Permeabilità @ 100KHz: 20000
Temperatura di Curie ((°C): 560
Fattore di stacking: 0.78
Magnetostrizione di saturazione (< 10^-6): < 2
Resistenza (μΩ.cm): 115
Spessore del nastro: 25 μm
Forme del nucleo: nucleo troidale

Applicazioni

>> Filtro EMC
>> alimentazione in modalità commutata
>> Fornitore di alimentazione del computer
>> Comunicazione e alimentazione della rete
>> Fornitore di energia laser e raggi X
>> Apparecchiature di saldatura e alimentazione elettrica per il rivestimento
>> Attrezzature per l'energia solare e generatori eolici
>> Apparecchi elettrici per uso domestico
>> Fornitore di alimentazione ininterrottamente (UPS)
>> Convertitore di frequenza
>> Apparecchiature di riscaldamento a induzione
>> alimentatori ferroviari ad alta velocità

>> Sistemi motori a motore inverter VFD

Core standard

Parte n.	Dimensioni del nucleo			Dimensioni della cassa			Efficace croce sezione	Mean percorso lunghezza	AL Valore nominale**		Equivalente al numero della parte VAC.
	o	Identificazione	h	OD	Identificazione	H	AFe	Lfe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0.08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0.09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0.11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0.35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0.64	8.3	77.7	19.4	3 fasi
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0.88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0.88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Questi nuclei sono i nostri prodotti standard, possiamo anche progettare e produrre nuclei ad alte prestazioni in base alle esigenze del cliente, comprese le dimensioni, l'induttanza e le applicazioni.Possiamo aiutare i clienti a selezionare i nuclei di prestazioni migliori.

* Rivestito di epossidi.

** Tolleranza AL -30%/+50%

KMN322115Y - nucleo di soffocamento in modalità comune a tre fasi.
