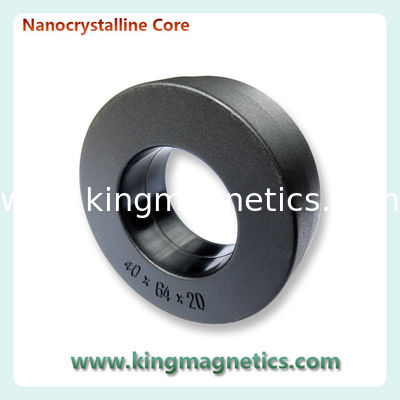

Il centro del trasformatore di Nanocrystalline

Il centro amorfo di nanocrystalline del trasformatore di perdita bassa ad alta frequenza del centro

Name: Il centro amorfo di nanocrystalline del trasformatore di perdita bassa ad alta frequenza del centro
Brand: King Magnetics
SKU: N64x40x20T
Rating: 4.8 (108 reviews)

Brand Name:	King Magnetics
Model Number:	N64x40x20T
MOQ:	100 pc
prezzo:	-
Delivery Time:	15 giorni
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

RoHS, UL94-V0(Plastic Case)

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

30000 pc

Product Description

I centri di Nanocrystalline per i trasformatori elettrici ad alta frequenza

Re Magnetics

Caratteristiche:

I centri di Nanocrystalline per i trasformatori di alto potere e di alta frequenza hanno alta densità di cambiamento continuo di saturazione,

alta permeabilità, perdita bassa del centro, magnetostrizione bassa di saturazione e buona stabilità di temperatura.

Ampiamente usato come centri principali del trasformatore per tipo unipolare, in opposizione o bipolare alta frequenza e alto potere ha commutato l'alimentazione elettrica del modo.

L'alta densità di cambiamento continuo di saturazione e la perdita bassa del centro sono la richiesta primaria di un trasformatore,

ed il centro di nanocrystalline ha le entrambe le proprietà. Trasformatori con i centri di nanocrystalline

abbia caratteristiche di alta efficienza di piccola dimensione e, dell'aumento di bassa temperatura e con poche perdite e della stabilità di temperatura eccellente.

Applicazioni:

>L'alta frequenza e l'alto potere hanno commutato l'alimentazione elettrica del modo

>Alimentazione elettrica del laser

>Saldatrice dell'invertitore

>Alimentazione elettrica di placcaggio elettrica

>Alimentazione elettrica media ed ad alta frequenza

>Alimentazione elettrica dei raggi x

>Invertitore di IGBT

>Alimentazione elettrica ininterrotta (UPS)

Caratteristiche:

>Alta densità di cambiamento continuo di saturazione -- riduzione del volume di trasformatore

>Alta permeabilità e coercitività bassa -- migliorando efficienza e riducendo corrente magnetizzato e riduzione della perdita di rame

>Perdita bassa del centro -- efficienza aumentante e ridurre consumo di energia

>Stabilità termica eccellente -- lavoro continuo fino a 120℃

>Magnetostrizione bassa -- rumore udibile basso confrontato ad altri materiali

Più dettagli visitano prego:

www.kingmagnetics.com

Proprietà	I centri di Nanophous	I centri di ferrite
Densità di cambiamento continuo di saturazione (T)	1,25	0,5
Induzione residua (t) (20KHz)	<0>	0,2
Perdita del centro (20KHz/0.2T) (W/Kg)	<4>	7,5
Perdita del centro (20KHz/0.5T) (W/Kg)	<40>	non può usare
Perdita del centro (50KHz/0.3T) (W/Kg)	<60>	non può usare
Permeabilità (20KHz)	>20.000	2000
Coercitività (l'A/M)	<2>	6
Magnetostrizione di saturazione (*10^-6)	<2>	4
Resistività (μΩ.cm)	115	10^6
Temperatura di curie (℃)	560	<200>
Fattore di riempimento	>0,75	n/a

Specifiche:

Re Magnetics - il centro di Nanocrystalline per il trasformatore elettrico ad alta frequenza

Numero del pezzo.	Il centro			Caso			Effictive	Media	Peso	Potere @
	dimensioni			dimensioni			incrocio	percorso		20KHz
							sezione	lunghezza		(Chilowatt)
	od	identificazione	h	OD	Identificazione	H	AFe	lFe	mFe	P
	millimetro	millimetro	millimetro	millimetro	millimetro	millimetro	cm2	cm	g	Chilowatt
N64x40x20T	64	40	20	68,8	36,5	23,5	1,87	16,3	222	1-3
N64x40x25T	64	40	25	67,4	37	29,3	2,34	16,3	277	2-4
N80x50x20T	80	50	20	83,6	46,7	25,6	2,34	20,4	346	3-5
N80x50x25T	80	50	25	83,5	47,2	28,8	2,93	20,4	433	3-6
N100x60x20T	100	60	20	106	55	25	3,12	25,1	568	5-7
N120x70x20T	120	70	20	125	65	25	3,90	29,8	843	6-10
N120x70x30T	120	70	30	125	65	36	5,85	29,8	1265	10-14
N130x90x30T	130	90	30	136	85	36	4,68	34,5	1172	10-12
N130x80x40T	130	80	40	136	75	46	7,80	33,0	1864	16-20
N130x80x50T	130	80	50	136	75	56	9,75	33,0	2331	20-25

Altre specifiche sono disponibili secondo i requisiti del cliente.
